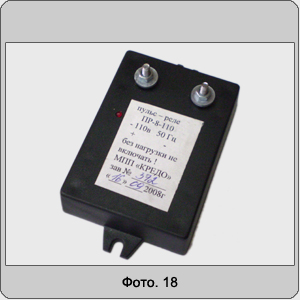

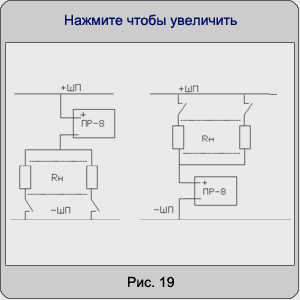

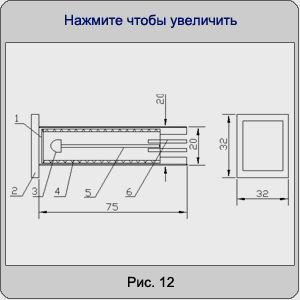

 АС-С-22  СВМ-С  Пульс-реле ПР-8-110 и ПР-8-220
(заменяет ППБ, ППБР, РСВ18-31)
 АС-С-22Л
(цоколь Е27)

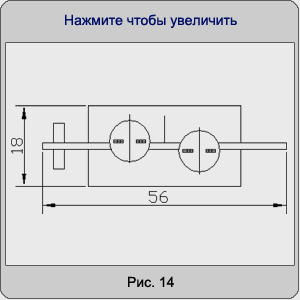

 АС-С-22-ПМ (помехозащищенная)  ТСМ-С  Реле тока импульсное
 РТИ-80
(заменяет реле РИС-2М, РТД-11)
 АС-С-9Л-СМ
(цоколь В9S/14)

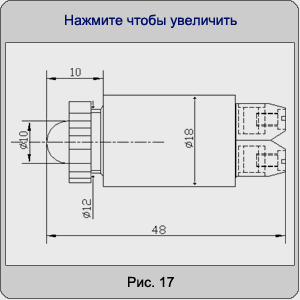

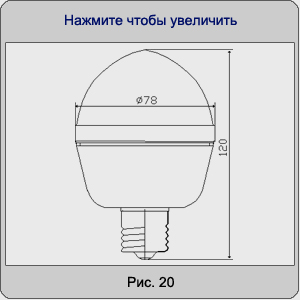

 АС-С-22-3х220 и АС-С-22-3х380  ТСКЛ-С    ЗОМ-СТАР
(цоколь Е27 и P28S)

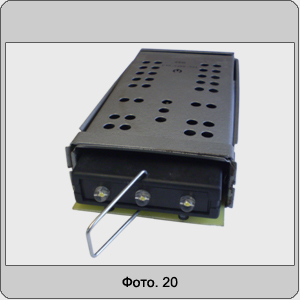

 АС-С-22-миг  ТСС-66

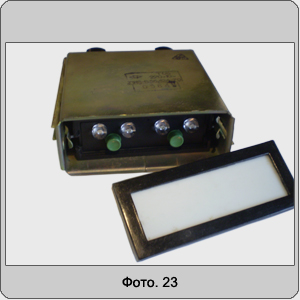

 АС-С-22-Т  (тропического исполнения)  ТСБ
 АМЕ-С-90
 АС-С-СМН
 АСКМ-С-12-50мА-4К
 АСКМ-С-12-ПМ  (помехозащищенная)
 АСКМ-С-8-ПМ и АСКМ-С-50мА-2к
 АСКМ-С-12У-ПМ и АСКМ-С-12У-50мА-2к
 АСКМ-С-12Л-8БС  (замена лампы КМ)
 АСКМ-С-12Л-14БСД  (замена лампы КМ)
 АСКМ-С-12Л-5  (замена лампы КМ)
 АСКМ-С-12ЛТ-5  (замена лампы КМ)
 АСКМ-С-12ЛУ  (замена лампы КМ)
 АСКМ-С-СМ

Скачать каталог на свой компьютер (размер 4.5 Мб)

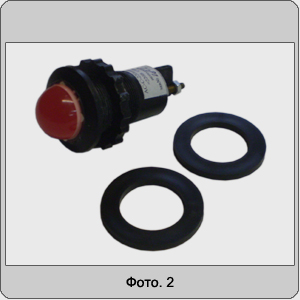

Арматура светодиодная АС-С-22

  Арматура светодиодная АС-С-22, предназначена для применения в электрических цепях аварийной и технологической сигнализации в замен светосигнальной ламповой арматуры АС, АМ, АМЕ, АЕ, АСЛ, без изменения принципиальных схем питания и конструкции посадочных мест.
  Полностью герметичные, крепление с конической резьбой для использования на подвижных объектах.

  Изделия успешно эксплуатируются на АЭС,ТЭС Украины.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
  Напряжение питания     12,24,36,48,110,220,380В
  Потребляемый ток     0.010А - 0.015А
  Цвет свечения     Кр. Желт. Зел. Бел. Син.
  Посадочные диаметры     22мм, 27мм, 30мм
  Посадочные диаметры (с переходной шайбой)     32мм, 36мм, 40мм
  Температурный диапазон     от -10°C до +40°C
  Неполярные, виброударопрочные, срок службы 10 лет.

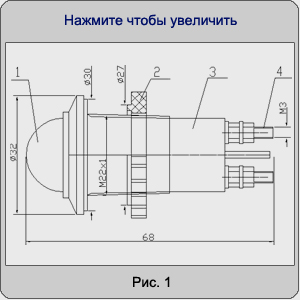

  1-Светодиод.
  2-Гайка.
  3-Корпус.
  4-Контакты (М3).

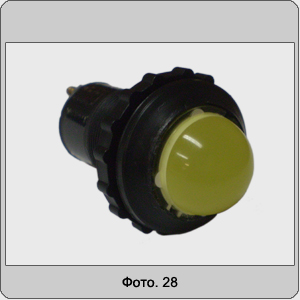

Арматура светодиодная АС-С-22ПМ

  Арматура светодиодная АС-С-22ПМ, предназначена для цепей с уровнем помех до 200В. АС-С-22-ПМ исключает ложные срабатывания индикатора.
  Применение - на обектах, где силовые и сигнальные кабели расположенны в одном туннели, где нулевой является общим для массива индикаторов и оборудования. При наличии индуктивностей в сигнальных цепях.
Помехозащита при включении силового оборудования.

  Изделия успешно эксплуатируются на АЭС,ТЭС Украины.
    Открыть подробное описание.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
  Напряжение питания     12,24,36,48,110,220,380В
  Напряжение зажигания     75% от напряжения питания
  Напряжение выключения     55% от напряжения питания
  Характер помехи     произвольный
  Потребляемый ток     0.010А-0.015А
  Цвет свечения     Кр. Желт. Зел. Бел. Син.
  Посадочные диаметры     22мм, 27мм, 30мм
  Посадочные диаметры (с переходной шайбой)     32мм, 36мм, 40мм
  Температурный диапазон     от -10°C до +40°C
  Неполярные, виброударопрочные, срок службы 10 лет.

  1-Светодиод.
  2-Гайка.
  3-Корпус.
  4-Контакты (М3).

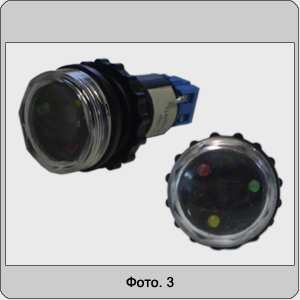

Арматура светодиодная АС-С-22-3х220 и АС-С-22-3х380

  Арматура светодиодная АС-С-22-3х220 предназначена для индикации наличия 3-х фаз.
  Содержит в корпусе АС-С-22, 3-и светодиода, обычно кр. желт. зел. цвета.
  Подключение к сети между 3-я фазами и нулевым проводом. Соединении проводов при помощи клемных зажимов.
  АС-С-22-3х380 - для трехфазных цепей без нулевого провода, соединение по схеме "треугольник", "звезда".
  Использование - на малых щитах квартир домов, контроль отсутствия фазы на других объектах.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
  Напряжение питания     220В (380В)
  Потребляемый ток     0.005А
  Цвет свечения     Кр. Желт. Зел. Бел. Син.
  Посадочные диаметры     22мм, 27мм, 30мм
  Посадочные диаметры (с переходной шайбой)     32мм, 36мм, 40мм
  Температурный диапазон     от -10°C до +40°C
  Неполярные, виброударопрочные, срок службы 10 лет.

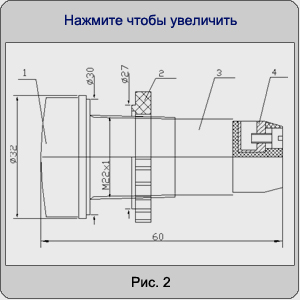

  1-Прозрачная крышка.
  2-Гайка.
  3-Корпус.
  4-Клемники 2шт.

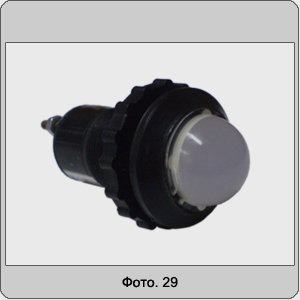

Арматура светодиодная тревожной сигнализации АС-С-22-миг

  Арматура светодиодная тревожной сигнализации АС-С-22-миг.
  При поступлении напряжения питания перходит в режим мигания с циклом 0.1 сек вспышка 0.8 сек пауза.
  Супермалый ток потребления.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
  Напряжение питания     12,24,36,48,110,220,380В
  Потребляемый ток     менее 0.001А
  Цвет свечения     Кр. Желт. Зел. Бел. Син.
  Посадочные диаметры     22мм, 27мм, 30мм
  Посадочные диаметры (с переходной шайбой)     32мм, 36мм, 40мм
  Температурный диапазон     от -10°C до +40°C
  Неполярные, помехозащищенные, виброударопрочные, срок службы 10 лет.

  1-Светодиод.
  2-Гайка.
  3-Корпус.
  4-Контакты (М3).

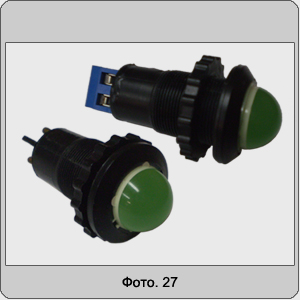

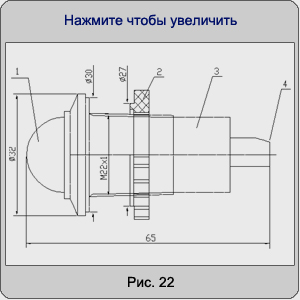

Арматура светодиодная АС-С-22-Т

  Арматура светодиодная АС-С-22-Т - высокотемпературный индикатор. Предназначен для работы при повышенной температуре окружающей среды (до +70°C ).
  Имеет повышенную яркость свечения ( в три раза выше чем базовая модель).
  Присоединительные контакты - сталь нержавеющая.
  Применение - Химическая и Металургическая промышленность. Щиты наружной работы с прямым солнечным облучением.
  Степень защиты - IP66.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
  Напряжение питания     12,24,36,48,110,220,380В
  Потребляемый ток     0.003А
  Цвет свечения     Кр. Желт. Зел. Бел. Син.
  Посадочные диаметры     22мм, 27мм, 30мм
  Посадочные диаметры (с переходной шайбой)     32мм, 36мм, 40мм
  Температурный диапазон     от -40°C до +70°C
  Неполярные, помехозащищенные, виброударопрочные, срок службы 10 лет.

  1-Светодиод.
  2-Гайка.
  3-Корпус.
  4-Контакты (М3).


  1-Светодиод.
  2-Гайка.
  3-Корпус.
  4-Клемник.

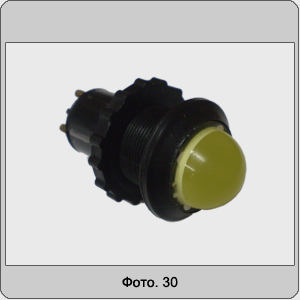

Арматура светодиодная АМЕ-С-90

  Арматура светодиодная АМЕ-С90 предназначена для индикации в электрических цепях аварийной и технологической сигнализации в замен ламповой арматуры типа АМЕ и пр. без изменения принципиальных схем питания и конструкции посадочных мест.
  Данная арматура предназначена для работы в цепях с напряжением 110В-220В с штатным гасящим резистором R=2.4-4.7k (лампы КМ-24-90, КМ-60-50 и т.д).
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
  Ток питания     от 40мА до 120мА
  Штатный резистор в цепи питания арматуры
    (при напряжении питания 220В)
  2.4к, 3.6к, 4.7к
  90мА, 60мА, 50мА
  Начальный ток зажигания светодиода     15мА
  Ударный ток перегрузки     1А (на 10мс)
  Цвет свечения     Кр. Желт. Зел. Бел. Син.
  Посадочные диаметры     22мм, 27мм, 30мм
  Посадочные диаметры (с переходной шайбой)     32мм, 36мм, 40мм
  Температурный диапазон     от -10°C до +40°C
  Неполярные, виброударопрочные, срок службы 10 лет.

  1-Светодиод.
  2-Гайка.
  3-Корпус.
  4-Контакты (М3).

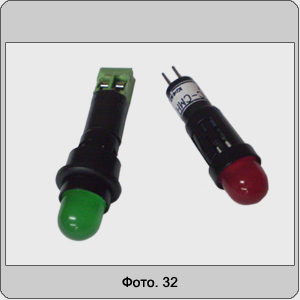

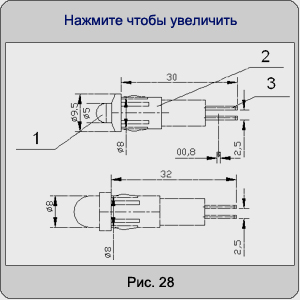

Арматура светодиодная АС-С-СМН

  Арматура светодиодная АС-С-СМН предназначена для замены индикаторных ламп накаливания типа СМН9, СМН10, совместно с фонарём МФС-1, МФС-2, устанавливаемых на панелях толщиной 1-3мм.
    Открыть подробное описание.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
  Напряжение питания (АС, DC)     9,12,24,36,48,60В
  Пределы изменения напряжения питания     от -20% до +15%
  Потребляемай ток     не более 0.015А
  Напряжение зажигания (помехозащита)     30% от напряжения питания
  Посадочный диаметр     8мм, 10мм, 12мм.
  Диаметр светового излучения     5мм, 8мм.
  Цвет излучения     Бел. Кр. Желт. Зел.
  Угол излучения     90° (для 5mm)
  180° (для 8mm)
  Неполярные, помехозащищены, виброударопрочные, срок службы 10 лет.

  1 - Светодиод.
  2 - Корпус.
  3 - Жесткие выводы.

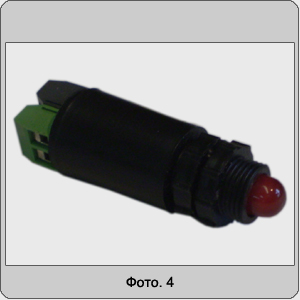

Арматура светодиодная АСКМ-С-12-50мА-4К

  Арматура светодиодная АСКМ-С-12-50мА-4К предназначена для индикации в электрических цепях аварийной и технологической сигнализации в замен ламповой арматуры типа АСКМ и пр. без изменения принципиальных схем питания и конструкции посадочных мест. Для работы в цепях релейной автоматики с штатным гасящим резистором R=2.4-4.7k (лампы КМ-24-90, КМ-60-50 и т.д).
  Присоединение проводов 4-х контактный клемник.
  Устанавливаются вместо патронов АСКМ-АСКМ4, АС 120.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
  Ток питания     от 35mA до 100mA
  Начальный ток зажигания     0.015А
  Ударный ток перегрузки     2А
  Угол поля зрения     100°
  Цвет свечения     Кр. Желт. Зел. Бел. Син.
  Посадочные диаметры     12мм
  Посадочные диаметры (с переходной шайбой)     16мм
  Температурный диапазон     от -15°C до +40°C
  Неполярные, виброударопрочные, срок службы 10лет.

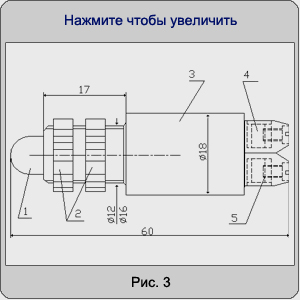

  1-Светодиод.
  2-Гайки крепления.
  3-Корпус.
  4 и 5 - Двухконтактный клемный зажим.
  Клеммы в двухконтактных зажимах
 соединены паралельно.

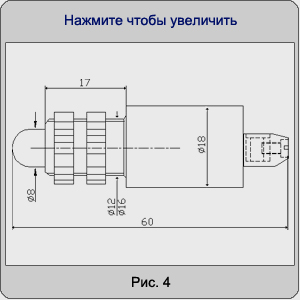

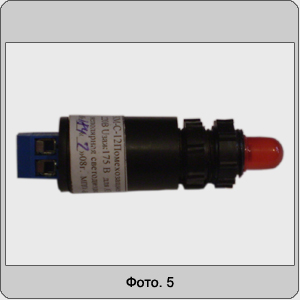

Арматура светодиодная АСКМ-С-12-ПМ

  Арматура светодиодная АСКМ-С-12-ПМ, предназначена для работы в цепях с уровнем помех до 200В исключает ложные срабатывания индикатора.
  Применение - на обектах, где силовые и сигнальные кабели расположенны в одном туннели, где нулевой является общим для массива индикаторов и оборудования. При наличии индуктивностей в сигнальных цепях.
  Помехозащита при включении силового оборудования.
  Присоединение проводов - двухконтактный клемный зажим.

  Техническое решение обеспечивает объемное свечение светодиода, угол обзора 180°
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
  Напряжение питания     12,24,36,48,110,220,380В
  Напряжение зажигания     75% от напряжения питания
  Напряжение выключения     55% от напряжения питания
  Характер помехи     произвольный
  Потребляемый ток     0.010А-0.015А
  Цвет свечения     Кр. Желт. Зел. Бел. Син.
  Посадочные диаметры     12мм
  Посадочные диаметры (с переходной шайбой)     16мм
  Температурный диапазон     от -15°C до +40°C
  Неполярные, виброударопрочные, срок службы 10 лет.

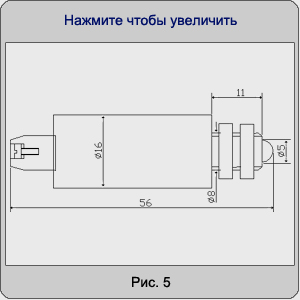

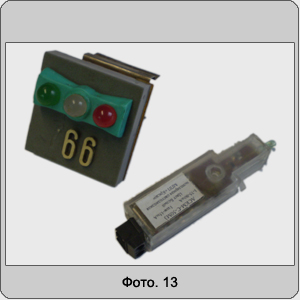

Арматура светодиодная АСКМ-С-8-ПМ и АСКМ-С-50мА-2к

  Арматура светодиодная АСКМ-С-8-ПМ, предназначена для работы в цепях с уровнем помех до 200В исключает ложные срабатывания индикатора.
  Применение - на обектах, где силовые и сигнальные кабели расположенны в одном туннели, где нулевой является общим для массива индикаторов и оборудования. При наличии индуктивностей в сигнальных цепях.
  Помехозащита при включении силового оборудования.
  Присоединение проводов - двухконтактный клемный зажим.

  Арматура светодиодная АСКМ-С-50мА-2к предназначена для индикации в электрических цепях аварийной и технологической сигнализации в замен ламповой арматуры типа АСКМ и пр. без изменения принципиальных схем питания и конструкции посадочных мест. Для работы в цепях релейной автоматики с штатным гасящим резистором R=2.4-4.7k (лампы КМ-24-90, КМ-60-50 и т.д).
  Присоединение проводов - двухконтактный клемный зажим.

  Изделия успешно эксплуатируются на АЭС,ТЭС Украины.


ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АСКМ-С-8-ПМ
  Напряжение питания     12,24,36,48,110,220,380В
  Напряжение зажигания     75% от напряжения питания
  Напряжение выключения     55% от напряжения питания
  Характер помехи     произвольный
  Потребляемый ток     0.010А-0.015А
  Цвет свечения     Кр. Желт. Зел. Бел. Син.
  Посадочные диаметры     8мм
  Температурный диапазон     от -15°C до +40°C
  Неполярные, виброударопрочные, срок службы 10 лет.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АСКМ-С-50мА-2к
  Ток питания     от 35mA до 100mA
  Начальный ток зажигания     0.015А
  Ударный ток перегрузки     2А
  Угол поля зрения     100°
  Цвет свечения     Кр. Желт. Зел. Бел. Син.
  Посадочные диаметры     8мм
  Температурный диапазон     от -15°C до +40°C
  Неполярные, виброударопрочные, срок службы 10лет.

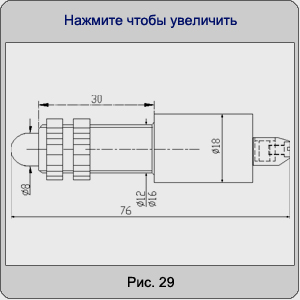

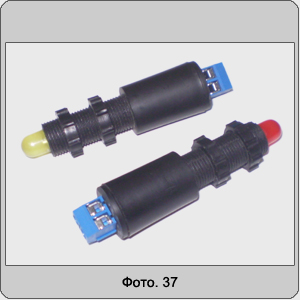

Арматура светодиодная АСКМ-С-12У-ПМ и АСКМ-С-12У-50мА-2к

  Арматура светодиодная АСКМ-С-12У-ПМ, предназначена для работы в цепях с уровнем помех до 200В исключает ложные срабатывания индикатора.
  Применение - на обектах, где силовые и сигнальные кабели расположенны в одном туннели, где нулевой является общим для массива индикаторов и оборудования. При наличии индуктивностей в сигнальных цепях.
  Помехозащита при включении силового оборудования.
  Присоединение проводов - двухконтактный клемный зажим.

  Арматура светодиодная АСКМ-С-12У-50мА-2к предназначена для индикации в электрических цепях аварийной и технологической сигнализации в замен ламповой арматуры типа АСКМ и пр. без изменения принципиальных схем питания и конструкции посадочных мест. Для работы в цепях релейной автоматики с штатным гасящим резистором R=2.4-4.7k (лампы КМ-24-90, КМ-60-50 и т.д).
  Присоединение проводов - двухконтактный клемный зажим.

  Изделия успешно эксплуатируются на АЭС,ТЭС Украины.


ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АСКМ-С-8-ПМ
  Напряжение питания     12,24,36,48,110,220,380ВВ
  Напряжение зажигания     75% от напряжения питания
  Напряжение выключения     55% от напряжения питания
  Характер помехи     произвольный
  Потребляемый ток     0.010А-0.015А
  Цвет свечения     Кр. Желт. Зел. Бел. Син.
  Посадочные диаметры     12мм, 16мм
  Температурный диапазон     от -15°C до +40°C
  Неполярные, виброударопрочные, срок службы 10 лет.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АСКМ-С-50мА-2к
  Ток питания     от 35mA до 100mA
  Начальный ток зажигания     0.015А
  Ударный ток перегрузки     2А
  Угол поля зрения     100°
  Цвет свечения     Кр. Желт. Зел. Бел. Син.
  Посадочные диаметры     12мм, 16мм
  Температурный диапазон     от -15°C до +40°C
  Неполярные, виброударопрочные, срок службы 10лет.

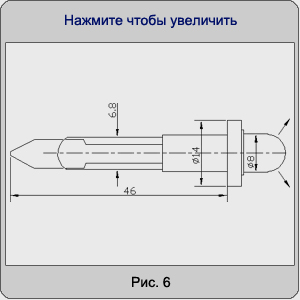

Арматура светодиодная АСКМ-С-12Л-8БС

  Арматура светодиодная АСКМ-С-12Л, предназначена для замены индикаторнх ламп накаливания типа КМ12-90, КМ24-90, КМ24-35, КМ48-50, КМ60-50 (цоколь Т6.8) в схемах сигнализации для АЭС, ТЭС,железных дорог и промышленных объектов, без изменения схем питания и конструкции посадочных мест.
  Арматура АСКМ-С-12Л-60мА и АСКМ-С-12Л-90мА нормируются по току питания и работают в схемах совместно с гасящим штатным резистором 2.4-4.7кОм от сети оперативного или промышленного напряжения 220В.
  Остальные типы светодиодов питаются от источников с напряжением 6,12,24,48,60В.

  Арматура АСКМ-С-12Л-60мА и АСКМ-С-12Л-90мА заменяют весь спектр ламп накаливания типа КМ и устанавливаются в патроны АСКМ-АСКМ4,АС 120 и др.
  Лампы имеют окрашенную колбу.

  Угол излучения - 180°.
  БС-боковая светящаяся поверхность (светодиоды объемного свечения).
  Прекрасная видимость при любом взаимном расрасположении индикатор-оператор.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА  АСКМ-С-12Л-8БС-60мА-90мА
  Напряжение питания     220В (через штатный резистор 2.4-4.7кОм)
  Начальный ток зажигания     0.015А
  Температурный диапазон     от -5°C до +40°C
  Неполярные, виброударопрочные, срок службы 10лет.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА  АСКМ-С-12Л-8БС-24В-80В
  Напряжение питания     24,48,60,80В
  Потребляемый ток     0.010А
  Напряжение зажигания     30% от напряжения питания
  Цвет свечения     Кр. Желт. Зел. Бел. Син.
  Неполярные, виброударопрочные, срок службы 10лет.

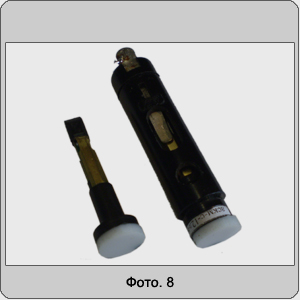

Арматура светодиодная АСКМ-С-12Л-14БСД

  Арматура светодиодная АСКМ-С-12Л, предназначена для замены индикаторнх ламп накаливания типа КМ12-90, КМ24-90, КМ24-35, КМ48-50, КМ60-50 (цоколь Т6.8) в схемах сигнализации для АЭС, ТЭС,железных дорог и промышленных объектов, без изменения схем питания и конструкции посадочных мест.
  Увеличенный рамер зоны свечения- 14mm - низкий профиль,позволяет оператору выполнять иные манипуляции. Поверхность свечения плоская. Прекрасная видимость при любом взаимном расположении индикатор-оператор.
  Лампы имеют дисплей молочного цвета.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА  АСКМ-С-12Л-14БСД-60мА-90мА
  Напряжение питания     220В (через штатный резистор 2.4-4.7кОм)
  Начальный ток зажигания     0.015А
  Температурный диапазон     от -5°C до +40°C
  Неполярные, виброударопрочные, срок службы 10лет.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА  АСКМ-С-12Л-14БСД-24В-80В
  Напряжение питания     24,48,60,80В
  Потребляемый ток     0.010А
  Напряжение зажигания     30% от напряжения питания
  Цвет свечения     Кр. Желт. Зел. Бел. Син.
  Неполярные, виброударопрочные, срок службы 10лет.

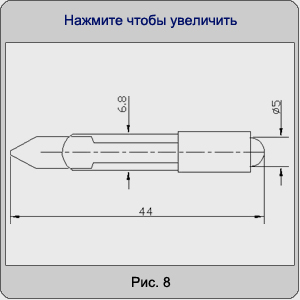

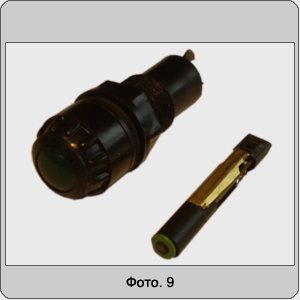

Арматура светодиодная АСКМ-С-12Л-5

  Арматура светодиодная АСКМ-С-12Л, предназначена для замены индикаторнх ламп накаливания типа КМ12-90, КМ24-90, КМ24-35, КМ48-50, КМ60-50 (цоколь Т6.8) в схемах сигнализации для АЭС, ТЭС,железных дорог и промышленных объектов, без изменения схем питания и конструкции посадочных мест.
  Служит для подсветки стандартного экрана патронов АСКМ-АСКМ4, АС 120.
  Полное конструктивное подобие лампы КМ с повышенной яркостью свечения, не перегрегревается при установке в герметичный патрон АС 120.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА  АСКМ-С-12Л-5-60мА-90мА
  Напряжение питания     220В (через штатный резистор 2.4-4.7кОм)
  Начальный ток зажигания     0.015А
  Цвет свечения     Кр. Желт. Зел. Бел. Син.
  Температурный диапазон     от -5°C до +40°C
  Неполярные, виброударопрочные, срок службы 10лет.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА  АСКМ-С-12Л-5-24В-80В
  Напряжение питания     24,48,60,80В
  Потребляемый ток     0.010А
  Напряжение зажигания     30% от напряжения питания
  Цвет свечения     Кр. Желт. Зел. Бел. Син.
  Температурный диапазон     от -5°C до +40°C
  Неполярные, виброударопрочные, срок службы 10лет.

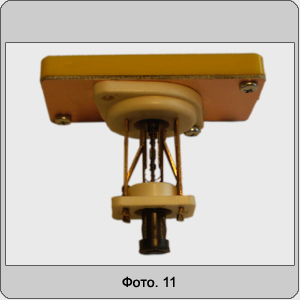

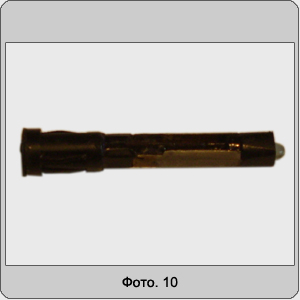

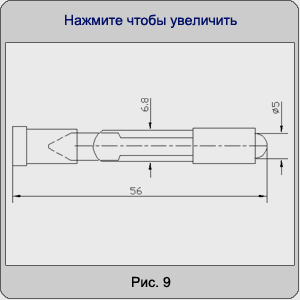

Арматура светодиодная АСКМ-С-12ЛТ-5

  Арматура светодиодная АСКМ-С-12ЛТ-5, служит для подсветки стандартного экрана специальных патронов тыльного присоединения ламп.
  Допускает регулирование яркости свечения экрана, путем регулирования глубины установки лампы до 30%.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА  АСКМ-С-12ЛТ-5-60мА-90мА
  Напряжение питания     220В (через штатный резистор 2.4-4.7кОм)
  Начальный ток зажигания     0.015А
  Цвет свечения     Кр. Желт. Зел. Бел. Син.
  Температурный диапазон     от -5°C до +40°C
  Неполярные, виброударопрочные, срок службы 10лет.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА  АСКМ-С-12ЛТ-5-24В-80В
  Напряжение питания     24,48,60,80В
  Потребляемый ток     0.010А
  Напряжение зажигания     30% от напряжения питания
  Цвет свечения     Кр. Желт. Зел. Бел. Син.
  Температурный диапазон     от -5°C до +40°C
  Неполярные, виброударопрочные, срок службы 10лет.

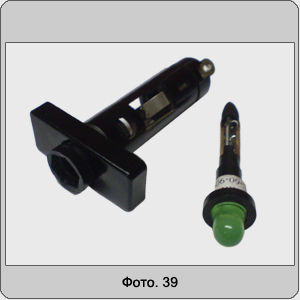

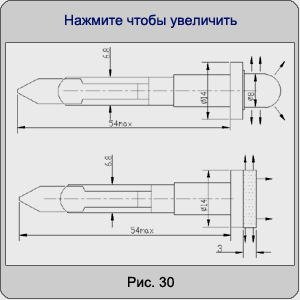

Арматура светодиодная АСКМ-С-12ЛУ

  Арматура светодиодная АСКМ-С-12ЛУ предназначены для установки в арматуру АСКМ с фланцем и отличается от другой арматуры АСКМ-С габаритами - длинной.

  Существующие модификации:

    - АСКМ-С-12ЛУ-8БС-60мА
    - АСКМ-С-12ЛУ-8БС-90мА
    - АСКМ-С-12ЛУ-8БС-24В (36,48,60,80.)

    - АСКМ-С-12ЛУ-14БСД-60мА
    - АСКМ-С-12ЛУ-14БСД-90мА
    - АСКМ-С-12ЛУ-14БСД-24В (36,48,60,80.)

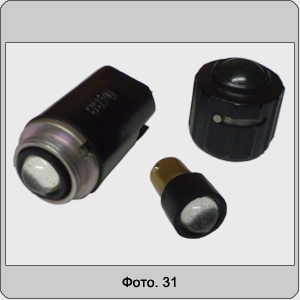

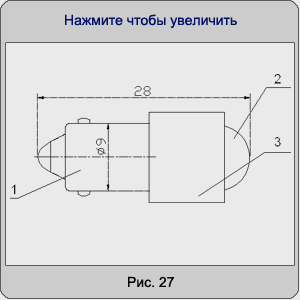

Арматура светодиодная АСКМ-С-СМ

  Арматура светодиодная АСКМ-С-СМ предназначена для индикации в электрических цепях аварийной и технологической сигнализации в замен ламп типа СМ без изменения принципиальных схем питания и конструкции посадочных мест.
  Устанавливаеться в специализированный патрон-защелку.

  АСКМ-С-СМ успешно эксплуатируется на Киевской ТЭЦ-5, Ладыжинской ТЭС.

  Арматура светодиодная АСКМ-С-СМ-50мА-90мА предназначена для работы в цепях релейной автоматики с штатным гасящим резистором R=2.4-4.7k
  Присоединение проводов двухконтактный клемник.
  В изделие встроен термопредохранитель размыкающий цепь питания при коротком замыкании.

  Арматура светодиодная АСКМ-С-СМ-220В является арматурой прямого подключения к оперативной сети 220В.
  Может работать как при наличии штатного резистора R=2.4-4.7k так и без резистора
  Помехозащищенная, неполярная.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА  АСКМ-С-СМ-50мА-90мА
  Напряжение питания     220В (через штатный резистор 2.4-4.7кОм)
  Начальный ток зажигания     0.015А
  Цвет свечения     Кр. Зел. Бел.
  Температурный диапазон     от -10°C до +40°C
  Неполярные, виброударопрочные, срок службы 10лет.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА  АСКМ-С-СМ-220В
  Напряжение питания     220В
  Потребляемый ток     6мА
  Напряжение зажигания     130В
  Цвет свечения     Кр. Зел. Бел.
  Температурный диапазон     от -10°C до +40°C
  Неполярные, виброударопрочные, срок службы 10лет.


  1-Штатная линза.
  2-Штатный кронштейн-защелка.
  3-Светодиод.
  4-Корпус.
  5-Клемный зажим.

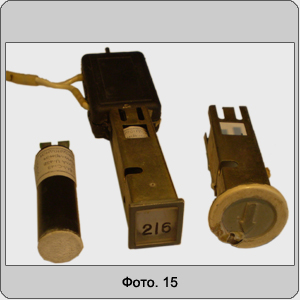

Светодиодное табло СВМ-С

  СВМ-С это супер маленькое двухцветное табло с независимым подключением каждого цвета.
  Табло СВМ-С-60мА-55мА предназначено для индикации двумя цветами в цепях 220В с штатным гасящим резистором 2.4-4.7к в замен ламп типа КМ-24-90 и КМ-60-55.


ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА  СВМ-С-(60-55)мА
  Напряжение питания     220В (через штатный резистор 2.4-4.7кОм)
  Начальный ток зажигания     0.015А
  Угол поля зрения     90°
  Температурный диапазон     от -10°C до +40°C
  Комбинация цветов подсветки     Кр.-Зел. Кр.-Син.
  Неполярные, виброударопрочные, срок службы 10лет.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА  СВМ-С-(24-60)В
  Напряжение питания     от 24В до 60В
  Потребляемый ток     0.010А
  Напряжение зажигания     50% от напряжения питания
  Угол поля зрения     90°
  Температурный диапазон     от -10°C до +40°C
  Комбинация цветов подсветки     Кр.-Зел. Кр.-Син.
  Неполярные, виброударопрочные, срок службы 10лет.

  1-Диффузный экран.
  2-Штатный корпус.
  3-Светодиоды.
  4-Печатная плата.
  5-Печатные контакты.

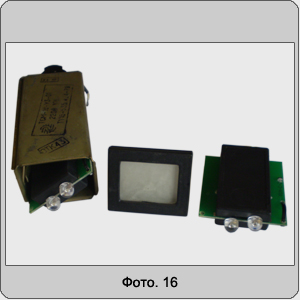

Светодиодное табло ТСМ-С

  Светодиодное табло ТСМ-С предназначено для замены лампового табло ТСМ без изменения принципиальных схем питания и конструкции посадочных мест.
  Универсальное, на напряжения питания 24,36,48,60,80,110,127,220В переменного, постоянного тока.
  Двухкратное дублирование, потребление тока снижено в 5 раз.
  Съем модуля из штатного корпуса затруднен (вандало устойчивость). Помехозащишенное.
  Выводы соединения с колодкой выполнены проводами, с кабельными наконечниками.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
  Напряжение питания     24,36,48,60,80,110,127,220В
  Напряжение зажигания     75% от напряжения питания
  Напряжение выключения     55% от напряжения питания
  Характер помехи     произвольный
  Потребление тока     6мА (при питании 220В)
  Сила света     40 Кд
  Температурный диапазон     от -5°C до +40°C
  Цвет свечения     Кр. Желт. Зел. Бел. Син
  Неполярные, виброударопрочные, срок службы 10лет.

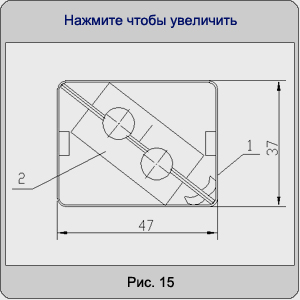

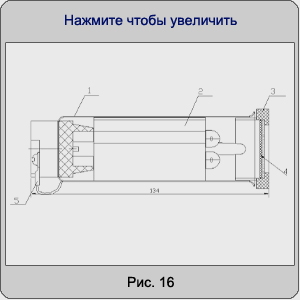

  1- Модуль подсветки.
  2- Модуль подсветки + штатный корпус.

  1 - Штатный корпус.
  2 - Модуль подсветки.
  3 - Рамка (штатная).
  4 - Дифузный экран.
  5 - Кабельный наконечник.


Арматура светодиодная к табло ТСКЛ-С

  Арматура светодоидная к табло ТСКЛ-С предназначено для замены ламп накаливания табло ТСКЛ-У, без изменения принципиальных схем питания и конструкции посадочных мест.
  Универсальное, на напряжения питания 24,48,60,80В переменного, постоянного тока.

  Поставляются в двух модификациях:
    1. ТСКЛ-С-50мА с нормированием по току питания, используются с дополнительным внешним 5Вт резистором, входяшим в комплект поставки.
    2. ТСКЛ-С-24-60В с нормированием по напряжению питания от 24В до 60В.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ТСКЛ-С-50мА
  Ток питания     50мА
  Начальный ток зажигания     0.015А
  Угол поля зрения     100°
  Цвет свечения     Кр. Желт. Зел. Бел. Син.
  Сила света     40 Кд
  Посадочные диаметры     12мм
  Ударный ток перегрузки     2А
  Температурный диапазон     от -15°C до +40°C
  Неполярные, виброударопрочные, срок службы 10лет.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ТCКЛ-С-24В-60В
  Напряжение питания     24,36,48,60,80В
  Ток питания     0.015А
  Угол поля зрения     100°
  Цвет свечения     Кр. Желт. Зел. Бел. Син.
  Сила света     40 Кд
  Посадочные диаметры     12мм
  Температурный диапазон     от -15°C до +40°C
  Неполярные, виброударопрочные, срок службы 10лет.

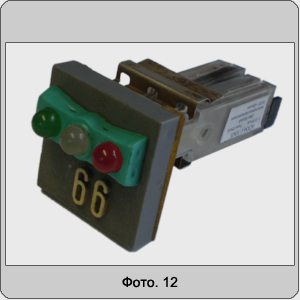

Светодиодное табло ТСС-66

  ТСС-С-66-С - cветодиодное табло технологической сигнализации.
  Предназначено для отображения информации о состоянии технологического процеса АЭС, ТЭС и промышленных объектов.
  Заменяет лампы накаливания в табло ТСС без изменения конструктива и схем питания.
  Не содержит электромеханических реле.
  Помехозащишено по всем подключенным шинам.
  Электрическое соединение ТСС-С-66Р - разъем РП-10-11 или РШАВ-14.
  ТСС-С-66К - вывод провода на колодку (табло старого типа).
  Функции выполняемые ТСС-С-66 в электронном виде полностью соответствуют ламповому аналогу.

  Изделия успешно эксплуатируются на Криворожской, Запорожской ТЭС и др.

  Режимы работы:
    ОПРОБОВАНИЕ (проверка работоспособности светодиодов)
    РЕЖИМ ВОЗБУЖДЕНИЯ ИМПУЛЬСНОГО РЕЛЕ ТОКА (РИС.РТД)
      соответственно звукового сигнала предупреждающего персонал о включении табло.
    РЕЖИМ МИГАНИЯ (подключение табло к шине мигания)
    СЪЕМ РЕЖИМА МИГАНИЯ (штатной кнопкой)
    РЕЖИМ ПОСТОЯННОГО СВЕЧЕНИЯ (после нажатия кнопки съем)
    ОЖИДАНИЯ транспорант табло не светится
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
  Напряжение питания     от 80В до 160В
  Напряжение зажигания     не менее 65В
  Потребляемая мощность     не более 2.5 Вт
  Количество светодиодов     3 независимые
  Нагрузка на сигнальный орган     2 Вт
  Сила света и цвет излучения     100кД бел.
  60кД кр.
  60кД желт.
  50кД зел.
  Ток запуска имп. реле.     55 мА
  Режим работы     Длительный
  Срок службы 8 лет.

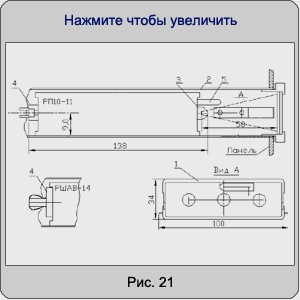

  1 - Пластмассовый корпус.
  2 - Штатный корпус.
  3 - Светодиоды.
  4 - Разъем.
  5 - Ручка выдвижная,поворотная.

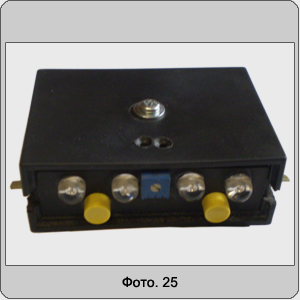

Светодиодное табло ТСБ

  Светодиодное табло ТСБ-С-АФ, АФР, АФРП сигнализации для пультов и панелей управления АЭС, ТЭС и других промышленных объектов предназначена для замены лампового табло ТСБ без изменения принципиальных схем питания и управления, а также конструкции посадочных мест.
  Электрическое соединение колодок ТСБ с коструктивом ТСБ-С-АФ – при помощи 4-х независимых, плавающих с ловителями, подпруженных контактов. Встроенное в ТСБ-С-АФ пружинная защелка обеспечивает фиксацию заклиниванием внутри корпуса ТСБ. Снятие фиксации и съём табло производится ключом. Установка табло ТСБ-С-АФ, АФР, АФРП производится за несколько секунд, как в рабочем состоянии или нерабочем. Операция заключается в снятии лампы, с цоколем В45, подачей табло ТСБ-С-АФ, АФР, АФРП внутрь штатного корпуса ТСБ, до момента защелкивания. Не влияет на установку и функционирование обломанные ламели байонетного присоединения карболитовых гнезд штатного табло (лампы нельзя зафиксировать).
  Не влияет высокая температура приблизительно 180°С на начальные условия работы (разогрев лампами штатного корпуса) ТСБ-С-АФ, АФР, АФРП.

  Табло ТСБ-С-АФ – табло адаптивного типа:
    - произвольное напряжение питания в диапазоне 30В-265В переменного и постоянного напряжения.
    - отсутствие реакции светимости на импульсные провалы и перенапряжения 30В-420В.
    - адаптация к аварийным ситуациям контактных соединений (отсутствие контакта, обрыва проводоа, замыкание, мерцание контактного соединения, увеличения переходного сопротивления контактов и клемных зажимов).
    - адаптация тока светодиодов к температуре окружающей среды (температурная коррекция).
    - автоматическая коррекция токов светодиодов при отказе одного или нескольких кластеров матричного светодиода.

  Защиты:
    - дублирование 2-х кратное (4 матричных светодиода, каждый состоит из 4-х кластеров соединенных параллельно).
    - Защита от перенапряжений – порог срабатывания 420-460В.
    - Быстрая токовая защита.
    - Стабилизация тока светодиода в диапазоне питающих напряжений.
    - Термозащита.
    - Независимость тока стабилизации светодиодов от разброса их параметров.
    - Отказ одного или трёх светодиодов не приводит к катастрофическому отказу табло.

  Различие параметров табло:
    ТСБ-С-АФР – с функцией работы на реле импульсной сигнализации типа РИС, РТД. ТСБ-С-АФРП – помехозащищенные. Напряжение зажигание не менее 75В. С функцией работы на реле импульсной сигнализации типа РИС, РТД.
    ТСБ-С-АФ для использования с системами УКТС, УКТЗ.

    Открыть подробное описание.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
  Напряжение питания     от 30В до 265В
  Потребляемый ток     7мА (при 220В)
  Функции работы     РТД, РИС
  Работа с системами     УКТЗ, УКТС
  Цвет свечения     кр. бел. жел. зел. син.
  Количество установленных светодиодов     4 матрицы
  Резервирование     2-х кратное
  Суммарная световой поток     не менее 80 кандел
  Режим опробования     последовательного включения
  Рабочий режим     параллельного включения
  Неполярные. Вибро - ударопрочные.Срок службы 10 лет.

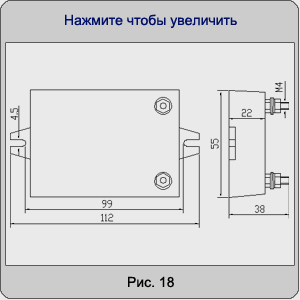

Пульс-реле ПР-8-110, ПР-8-24 и ПР-8-220



Пульс-реле предназначено для создания мигания в электрических цепях сигнализации и автоматики промышленных объектов с напряжением питания 24В,110В,220В переменного или постоянного тока.

  Пульс-реле ПР-8-110п и ПР-8-220п - переменного тока.

  Заменяет прерыватели питания - ППБ-1....ППБ-4, ППБР-1 ППБР-2, ППБР-2С, РСВ 18-31.
  Адаптированно к применению с светодиодной арматурой.

  Не потребляет тока в режиме ожидания, мощность потребления в рабочем режиме 0.05Вт .

  Cодержит два входных контакта и не требует отдельного подвода питания.
  Подключение: один из выводов к шине питания другой вывод является шиной мигания.
  Подключение можно производить как к шине "+" или "-", к фазе или к "0".
  Нагрузка включается последовательно с реле Реле работает в диапазоне токов от 3мА до 8А.
  Ударный ток перегрузки - 60А в течении 20мс.
  Содержит встроенный индикатор контроля работы.
  Включение, выключение реле переменного тока происходит при переходе напряжения через "0".

   Изделия успешно эксплуатируется на Ровенской АЭС, Киевской ТЭЦ-5 и др.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
  Напряжение питания     от 24В до 220В
  Собственное потребление тока в паузе     0.0003А
  Диапазон токов     от 0.003А до 8А
  Цикл вкл.- пауза     от 0.4 сек до 1 сек
  Температурный диапазон     от -15°C до +40°C

  Для переменного тока
    - включение фаза-нуль.

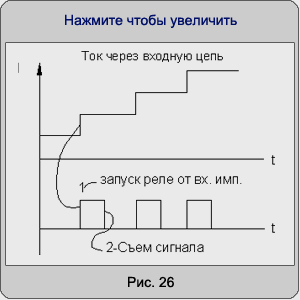

Реле тока импульсное РТИ-80

  Реле РТИ-80, электронного типа, постоянного тока. Предназначенно для регистрации протекания импульсного оперативного тока (>=35мА) в цепях сигнализации ТЭС, АЭС и др.
  Оповещает оператора об изменении параметров технологической цепи, путем подачи сигнала ( "сухой" контакт реле) на звуковую сигнализацию.
  Реле РТИ-80, накопительного типа, регистрирует импульсный сигнал >=35мА при уровне постоянно протекающего тока до 4А (35мА - заводская настройка).
  Возврат реле в исходное положение при помощи штатной кнопки "Съем сигнала".
  Количество принимаемых сигналов - 80.

  Заменяет реле типа РИС-2М, РТД-11 без изменения схем питания в цепях технологической и аварийной сигнализации. Имеет более высокие технические параметры.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
  Напряжение питания     24В,48В,60В,110В,220В.
  Потребляемый ток     6мА (Режим ожидания)
  20мА (Рабочий режим)
  Минимальный импульсный ток входного сигнала     35мА
  Количество принимаемых сигналов
    при единичном токе 50мА
  80
  Перегрузочный ток единичного сигнала (3сек)     12А
  Постоянно протекающий ток через входную цепь     4А

  1-Крепление к панели.
  2-Индикатор.

  Параметры выхода
  Нормально разомкнутый контакт
  Ток     2А
  Напряжение     250В
  Параметры цепи "съем сигнала"
  Потенциал вывода "9"     напряжение питания реле
  Ток "съема"     14мА
  Полярность подключения входа
  полярная     клемма 1-плюс
  клемма 2-минус
  при изменении полярности, реле включается при выключении нагрузки

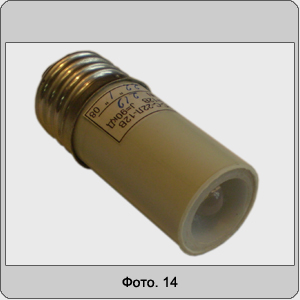

Светодиодные лампы АС-С-22Л

  Светодиодные лампы АС-С-22Л, предназначены для замены ламп накливания с цоколем Е27.
  Используется в качестве ламп дежурного и аварийного освещения, индикаторных ламп, в составе взрывозащишенной арматуры.
  Световой поток, обеспечивает ведение мелких работ на расстоянии 1м (для белого цвета).
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
  Напряжение питания      12,24,36,48,60,80,110,220В
  Ток питания     0.006А (для 220В)
  Температурный диапазон     от -40°C до +40°C
  Сила света     80 Кд
  Цвет свечения     Кр.Желт.Зел.Бел.Син
  Неполярные, виброударопрочные, срок службы 8 лет.

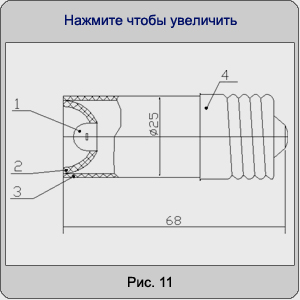

  1-Светодиод.
  2-Отражатель.
  3-Корпус.
  4-Цоколь Е27.


Арматура светодиодная АС-С-9Л-СМ (лампа)

  Арматура светодиодная АС-С-9Л-СМ предназначена для замены индикаторных ламп накаливания типа СМ-28-2.8, СМ-28-4.8,СМ-31,СМ-34. А12-1, А6-1, А24-1, МН-36-0.12, ламп тлеющего разряда - ТЛО-1-3, ТЛЗ-1-3, ТЛЖ-1-3, ТЛГ-1-3, ТН-0.3, ТН-0.2-1, ТН-0.2-2 с цоколем В9S/14.
  Неполярная, виброударопрочная. Помехозащишенная - исключена паразитная подсветка в нерабочем состоянии от стационарной и импульсной помехи. Допускается использование при длинных линиях подводящих проводов или кабелей, на переменном токе.
  Адаптирована для установки в патроны ФШМ-1....ФШМ-3, СС64АЕ, СЛЦ77 импортные ламподержатели - BA9SH2, BA9SH3.

  Лампа АС-С-СМ80 (80В 10мА) для применения в подвижном составе метрополитена.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
  Напряжение питания (АС, DC)     6,9,12,24,48,60,80,110В
  Пределы изменения напряжения питания     от -20% до +15%
  Потребляемай ток     не более 0.015А
  Напряжение зажигания (помехозащита)     50% от напряжения питания
  Цвет излучения     Бел. Кр. Желт. Зел.
  Неполярные, помехозащищены, виброударопрочные, срок службы 8 лет.

  1 - Цоколь B9S/14.
  2 - Линза прозрачная.
  3 - Корпус.

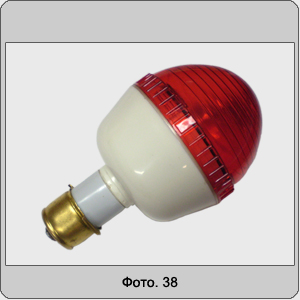

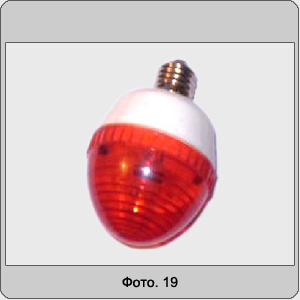

Светодиодная лампа ЗОМ-STAR

  Светодиодная лампа ЗОМ-STAR (заградительных огней маячная), предназначена для замены ламп накаливания (цоколь Е27 и P28S), применяемых для индикации положения высотных объектов, представляющих опасность воздушному транспорту, а также для обозначения зон повышенной опасности в строительстве, при выполнении дорожных работ или иных аварийных ситуациях.
  Грозозащишенные от наведенного напряжения по цепям питания.
  Электронная термозащита, герметичные вибро-ударопрочные с сектором свечения 360°, неполярные.
  Степень защиты от проникновения посторонних тел-IP65.
  Количество светодиодов-до 4-х тип "LUXEON" 1Вт с линзой горизонтального излучения 360°x 15°. Градация по световому потоку-60-80-100Лм. Ток светодиодов стабилизирован. Предусмотрена температурная коррекция тока светодиодов в зависимости от температуры окружающей среды.   Срабатывание защиты от перенапряжения - 380В.
  Заменяет лампу накаливания общего назначения до 100Вт.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
  Напряжение питания     от 110В до 220В
  Потребляемая мощность     3 Вт
  Световой поток     100 Лм
  Мощность грозо защиты     2.5 кВт
  Срабатывание термо защиты     130 °C
  Цвет свечения     Кр.Желт.Зел.Бел.Син
  Срок службы 8 лет.
